Пневмогидравлическая силовая головка

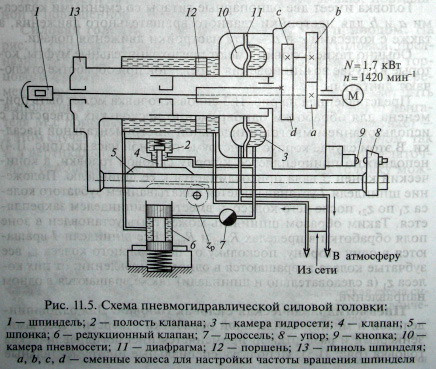

Для одношпиндельной и многошпиндельной обработки отверстий сверлами, зенкерами и развертками применяется пневмогидравлическая головка (рис. 11.5). Используя специальные инструментальные насадки, можно выполнить операции растачивания, легкого фрезерования и глубокого сверления.

Пневмогидравлическая силовая головка

Автоматический цикл: ускоренный ход пиноли влево — рабочий ход — обратный ход пиноли в исходное положение. Сменные колеса a, b, с и d служат для настройки необходимой частоты вращения шпинделя 7. Движение подачи и холостой ход осуществляется перемещением пиноли 13 шпинделя 7 от пневмогидравлического привода. Воздух, поступая из сети, давит на поршень 72, перемещая пиноль 13 шпинделя влево. При этом масло из полости 2 поступает в камеру 3. Когда клапан 4 при перемещении пиноли 13 сойдет со шпонки 5, масло будет поступать в камеру 3 только через редукционный клапан 6 и дроссель 7. В конце хода пиноли 13 упор 8 включает кнопку 9 — происходит реверсирование направления движения воздуха в камеру 10, а пневмополость цилиндра пиноли соединяется с атмосферой. Воздух в камере 10 давит на диафрагму 11, которая вытесняет масло из камеры 3 в клапан полости 2. Давление в клапане повышается и пиноль двигается вправо ускоренным ходом. Затем цикл повторяется. Ручное перемещение пиноли осуществляется реечной передачей; рейка выполнена на штанге, несущей упор 8 и жестко связанной с пинолью 13. Реечное колесо zp приводится во вращение вручную (от рукоятки).
