Шлифовальные станки для финишной обработки

Назначение и классификация. При выполнении финишных шлифовальных операций с поверхностей заготовок удаляют незначительные неровности в виде микрогребешков, образовавшихся на предшествующих операциях, при этом обеспечивается шероховатость Ra<0,32 мкм. В станках используется инструмент в виде абразивных брусков и абразивной ленты (изготовляются из мелкозернистых материалов и связки) или паста (суспензия). Различают шлифовально-доводочные, хонинго-вальные, суперфинишные, притирочные и полировальные станки.

Шлифовально-доводочные станки. По компоновке и назначению узлов данные станки мало отличаются от шлифовальных станков. Различие заключается в том, что на шлифоваль-но-доводочных станках применяют специальные мелкозернистые круги (с зернистостью 16 и менее), при этом частота вращения круга при обработке уменьшается в 4 — 5 раз, а заготовки — в 3 раза. Шероховатость обрабатываемой поверхности составляет Ra = 0,32...0,08 мкм. Станки обеспечивают повышение точности геометрической формы после предварительного чистового шлифования.

Хонинговальные станки. Обработка заготовок на этих станках производится мелкозернистыми абразивными брусками, закрепленными в хонинговальной головке (хоне), совершающей вращательное и возвратно-поступательное движение вдоль оси заготовки. Станки применяют главным образом для обработки отверстий в гильзах, блоках цилиндров, шатунах и цилиндрах. Процесс хонингования, обеспечивающий обработку деталей с шероховатостью Ra = 0,32...0,04 мкм, позволяет также исправить погрешности формы (конусообразность, овальность и пр.). Обработка заготовок происходит с подачей СОЖ (керосина, минерального масла, эмульсии). Станки изготовляются с вертикальным и горизонтальным расположением одного или нескольких шпинделей.

Шлифовальные станки для финишной обработки

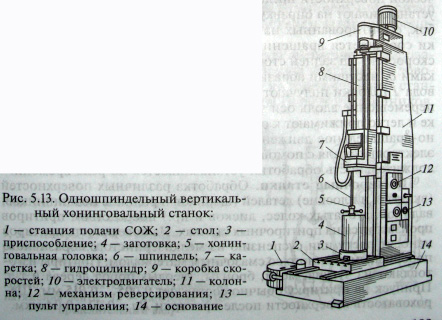

В качестве примера на рис. 5.13 показан одношпиндельный вертикальный хонинговальный станок, налаженный на обработку гильзы цилиндра. На основании 14 станка установлена колонна 11, наверху которой закреплена коробка скоростей 9 с электродвигателем 10. На направляющих колонны смонтирована подвижная каретка 7 со шпинделем 6 и закрепленной на нем хонинговальной головкой 5. На основании станка расположен также стол 2 с установленной в приспособлении 3 заготовкой 4. Шпинделю 6 от коробки скоростей посредством приводной втулки и длинного вала со шлицами сообщается вращательное движение, а от гидроцилиндра 8 — возвратно-поступательное перемещение. Реверсирование этого перемещения осуществляется специальным механизмом 12. Управление станком производится с пульта 13. СОЖ подается из установки 1.
