Суперфинишные станки

При обработке на этих станках наружных и внутренних поверхностей заготовок (шеек коленчатых и распределительных валов, штоков, поршневых пальцев и т.п.) достигается шероховатость Ra = 0,08...0,01 мкм. Инструментом служат абразивные и алмазные бруски, совершающие во время обработки сложные относительные движения. В процессе обработки заготовка вращается, а головка с брусками совершает возвратно-поступательное (осциллирующее) движение с медленным перемещением вдоль обрабатываемой поверхности. Суперфиниширование происходит при низких скоростях резания (2...20 м/мин) с продольной подачей головки Sпр = = 0.1...0,15 мм/об; частота осцилляции 500... 1800 мин-1. Толщина снимаемого припуска 0,002...0,02 мм.

Суперфинишные станки

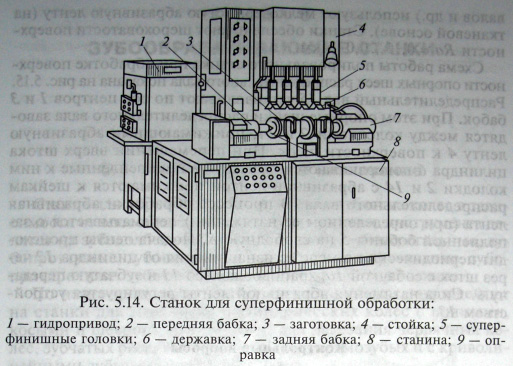

Станок для суперфинишной обработки наружной цилиндрической поверхности представлен на рис. 5.14. Заготовки колец 3 устанавливают на оправку 9 в центрах передней 2 и задней 7 бабок, смонтированных на станине 8. Шпинделю передней бабки сообщается вращение от электродвигателя через коробку скоростей. На задней стойке 4 установлены головки 5 с державками 6, несущими абразивные бруски. Посредством гидропривода 1 головки получают медленное возвратно-поступательное перемещение вдоль оси заготовки. Бруски подводят к заготовке и легко прижимают к обрабатываемой поверхности. Возвратно-вращательное движение брускам сообщается от отдельного электродвигателя с помощью эксцентрикового устройства. Продолжительность обработки устанавливается по реле времени.
