Силовые головки в агрегатных станках с ЧПУ

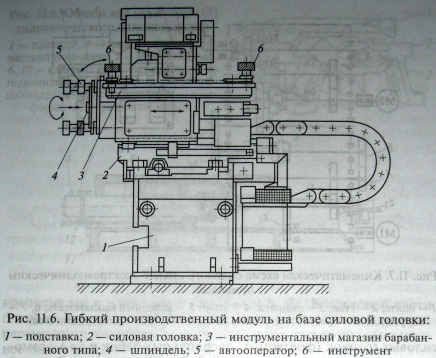

Эти головки являются самодействующими в составе гибкого производственного модуля (рис. 11.6). В модуль входят силовая головка 2 со шпинделем, который перемещается от УЧПУ по трем координатам (X, Щ Z). В качестве привода шпинделя 4 используют двигатель с широким диапазоном регулирования частоты вращения. Силовую головку монтируют на подставке 1. На ней расположены инструментальный магазин 3 барабанного типа на 32 инструмента 6 и автооператор 5 (устройство автоматической смены инструмента из шпинделя в магазин и обратно). Контурная трехкоординатная система ЧПУ выполняет позиционирование шпинделя при обработке отверстий, а также подачу его по криволинейному контуру при фрезеровании.
