Фрезерно-токарный станок

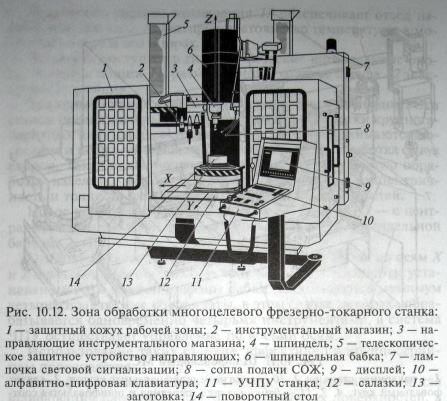

Станок (рис. 10.12) предназначен для комплексной (токарной и фрезерной) обработки деталей типа тел вращения с одного установа. Специальная конструкция шпинделя 4 позволяет выполнять точение, сверление, нарезание резьбы, фрезерование и другие операции. Частота вращения шпинделя регулируется бесступенчато в пределах 0...8000 мин-1.

Фрезерно-токарный станок

Шпиндельная бабка 6 перемещается по вертикальным направляющим, защищенным телескопическими защитными устройствами 5. Инструментальный магазин 2 вмещает 20 инструментов (возможно наращивание до 40), перемещается по горизонтальным направляющим 11, подавая очередной инструмент к зоне резания. Смена инструмента происходит автоматически.

Заготовки 13 устанавливаются на поворотном столе 14, получающем вращение от высокомоментного электродвигателя, обеспечивающего максимальную частоту вращения 600 мин-1 и дискретность поворота 0,001°. СОЖ подается в зону резания через регулируемые сопла 8 (в некоторых модулях — через шпиндель). Рабочая зона защищена кожухом 1.

Салазки 12 и шпиндельная бабка 6 перемещаются по программе. Точность позиционирования по всем осям ±0,01 мм, повторяемость ±0,005 мм. УЧПУ 11 станка имеет алфавитно-цифровую клавиатуру 10 и дисплей 9. Лампочка 7 световой сигнализации позволяет оператору издалека увидеть, в каком станке возник отказ.
