Лимбовая делительная головка

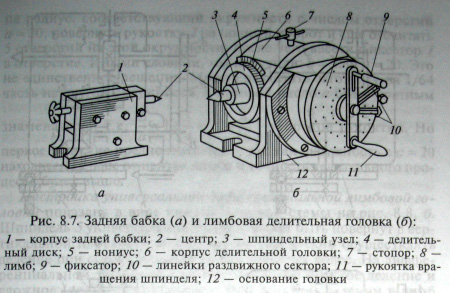

Такая головка показана на рис. 8.7, б. В корпусе 6 на подшипниках смонтирован шпиндельный узел 3, в котором устанавливают центр 2, патрон (кулачковый или поводковый) и диск 4 непосредственного деления (в основном для деления на неравные части). При делении на равные части пользуются лимбом 8, линейками 10 раздвижного сектора, фиксатором 9 и рукояткой 11 для вращения шпинделя. На корпусе 6 имеется нониус 5 и стопор 7, фиксирующий положение заготовки. Все составные части головки размещены на основании 12. Лимбовая головка снабжена комплектом сменных зубчатых колес для настройки сложного (дифференциального) деления.

Настройка простой лимбовой головки, кинематическая схема которой показана на рис. 8.8, а, описывается далее. Шпиндель головки расположен горизонтально, и деление производится относительно неподвижного лимба 3. Простые делительные головки снабжаются тремя съемными лимбами, на торцах которых по шести концентрическим окружностям выполнены отверстия с числом Щ на каждой. Основная характеристика делительной головки — отношение числа зубьев червячного колеса Zo к числу заходов червяка z.

Лимбовая делительная головка
