Специальные приспособления для фрезерных станков

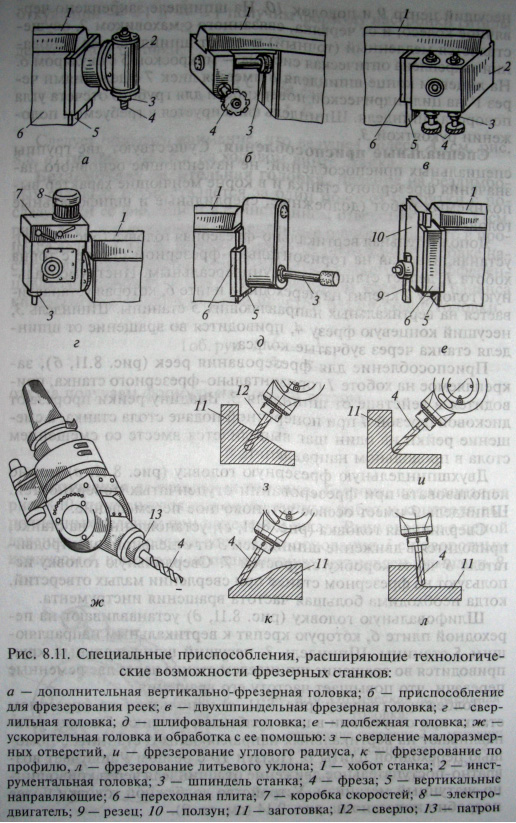

Существуют две группы специальных приспособлений: не изменяющие основного назначения фрезерного станка и в корне меняющие характер выполняемых работ (долбежные, сверлильные и шлифовальные головки). Дополнительная вертикально-фрезерная головка (рис. 8.11, а), устанавливаемая на горизонтально-фрезерном станке с торца хобота 7, делает станок более универсальным. Инструментальную головку 2 крепят на переходной плите 6, которая устанавливается на вертикальных направляющих 5 станины. Шпиндель 3, несущий концевую фрезу 4, приводится во вращение от шпинделя станка через зубчатые колеса.

Приспособление для фрезерования реек (рис. 8.11, б), закрепляемое на хоботе 7 горизонтально-фрезерного станка, приводится в действие от шпинделя 3. Впадину рейки прорезают дисковой фрезой 4 при поперечной подаче стола станка, а смещение рейки на один шаг выполняется вместе со смещением стола в продольном направлении.

Двухшпиндельную фрезерную головку (рис. 8.11, в) можно использовать при фрезеровании ступенчатых поверхностей. Шпиндель 3 имеет осевое установочное перемещение. Сверлильная головка (рис. 8.11, г), установленная на станке, приводится в движение шпинделем 3 от отдельного электродвигателя 8 через коробку скоростей 7. Сверлильную головку используют на фрезерном станке при сверлении малых отверстий, когда необходима большая частота вращения инструмента.

Шлифовальную головку (рис. 8.11, д) устанавливают на переходной плите 6, которую крепят к вертикальным направляющим 5 станины. Шпиндель 3, несущий шлифовальный круг, приводится во вращение шпинделем станка через две ременные передачи, что повышает частоту его вращения. Долбежную головку (рис. 8.11, ё) используют на фрезерном станке при отсутствии в цехе долбежного станка. Головку устанавливают на вертикальных направляющих 5 станины с помощью переходной плиты 6. Ползун 10 с резцом 9 получает воз-вратно-поступательное движение от шпинделя через кривошип-но-шатунный механизм.
