Станки с электрогидравлическим приводом

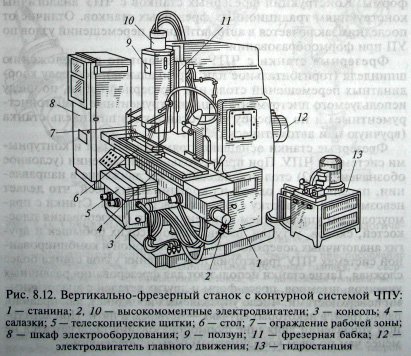

На рис. 8.12 показан вертикально-фрезерный станок с контурной системой ЧПУ. Станок предназначен для обработки концевыми фрезами плоских и пространственных деталей сложного профиля (штампов, пресс-форм, кулачков) из черных, цветных металлов и других материалов в мелкосерийном и серийном производстве.

Станки с электрогидравлическим приводом

Пространственная обработка достигается одновременным управлением по трем координатам: перемещением стола станка с заготовкой в горизонтальной плоскости по осям Х и У и вертикальным перемещением шпиндельной головки с режущим инструментом по оси Z.

На станине 1 монтируются узлы и механизмы станка. По вертикальным направляющим станины осуществляется установочное перемещение консоли 3. На горизонтальных поперечных направляющих смонтированы салазки 4, по продольным направляющим которых от высокомоментного электродвигателя 2 передвигается стол 6. Направляющие закрыты от попадания стружки телескопическими щитками 5.

В верхней части станины закреплена фрезерная бабка 11, по вертикальным направляющим которой перемещается ползун 9 (вместе со шпинделем и установленным в нем режущим инструментом). Вертикальное перемещение ползуна реализуется от высокомоментного электродвигателя 10, а вращение шпинделя — от электродвигателя 12. Рядом со станком расположены шкаф 8 с электрооборудованием и УЧПУ и гидростанция 13. Рабочая зона закрыта ограждением 7.
