Станки с электромеханическим приводом

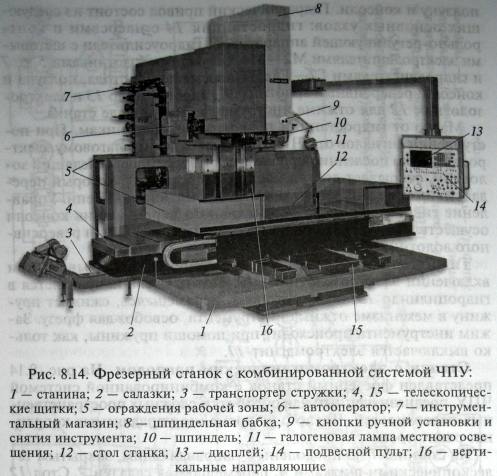

На рис. 8.14 представлен фрезерный станок с комбинированной системой ЧПУ, предназначенный для обработки сложных пространственных поверхностей. Число одновременно управляемых координат равно трем. На станине 1 по продольным направляющим, закрытым телескопическими щитками 4, перемещаются салазки 2. Стол 12 станка установлен на поперечных направляющих, которые также закрыты телескопическими щитками 15 от попадания стружки. Зона резания и инструментальный магазин 7 (на 32 инструмента) закрыты ограждениями 5.

Станки с электромеханическим приводом

Шпиндель70 получает главное вращательное движение от электродвигателя переменного тока мощностью 15 кВт с бесступенчатым регулированием частоты вращения в пределах 10... 3500 мин-1. Между электродвигателем и шпинделем станка нет никаких механических передач — это мотор-шпиндель.

В шпиндельной бабке 8 размещена система охлаждения маслом мотор-шпинделя и привод вертикального перемещения шпиндельной бабки от шагового электродвигателя и ШВП. Бабка перемещается по вертикальным направляющим 16. Для местного освещения используется галогеновая лампа 11. УЧПУ размещено в подвесном пульте 14, на котором имеется клавиатура и дисплей 13.

Продольное и поперечное движение подачи обеспечивают индивидуальные приводы от шаговых двигателей через ШВП. Автооператор 6 с двумя руками по команде системы ЧПУ забирает необходимый режущий инструмент из магазина 7 и находится в позиции ожидания до окончания очередного перехода при обработке заготовки. По окончании цикла автооператор вынимает инструмент из шпинделя и вставляет в его конусную расточку оправку с другим режущим инструментом. В станке предусмотрены кнопки 9 ручной установки и снятия инструмента. Стружка постоянно выводится из зоны резания транспортером 3.
