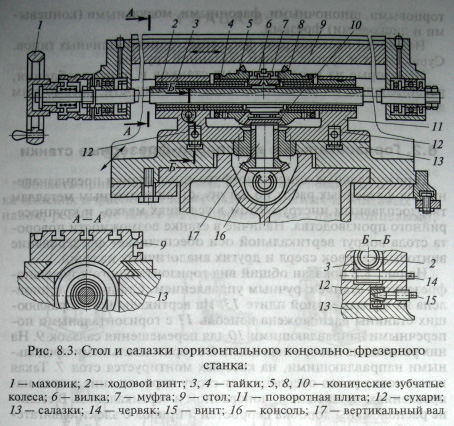

Стол и салазки горизонтального консольно-фрезерного станкаСтол и салазки горизонтального консольно-фрезерного станка показаны на рис. 8.3. Салазки 13 на консоли 16 перемещаются в поперечном направлении. На салазках смонтирована поворотная плита 11; на ней по продольным направляющим перемещается стол 9 от ходового винта 2. Вращение ходовому винту передается вертикальным валом 17 через конические зубчатые колеса 10, 5 (или 8 при реверсе). Реверсирование стола происходит при перемещении вилкой 6 муфты 7 — вправо и влево, а выключение — в среднем положении. В крайних положениях муфта соединяется с коническими зубчатыми колесами 5 и 8. На ходовом винте предусмотрен механизм выборки зазора между резьбой ходового винта 2 и гайками 3 и 4, из которых одна (3) может перемещаться в осевом направлении при вращении червяка 14 (см. сеч. Б—Б). Ручная подача включается вращением маховика 7.
Поворотная плита 11 при необходимости может быть повернута на вертикальном валу 17 относительно салазок 13 на 45°. Плита 11 центрируется по Т-образному пазу салазок 13 посредством двух сухарей 12, которые служат также для закрепления плиты на салазках при их подъеме посредством вращения винтов 15.
|
