Направляющие станка

Направляющие. Требуемое взаимное расположение узлов станка и возможность относительного перемещения инструмента и заготовки обеспечивают направляющие. Для перемещения узла направляющие должны допускать только одну степень свободы движения. Это достигается соответствующей конструкцией направляющих или силовым замыканием (действием сил тяжести, подпружиненных элементов и т. п.).

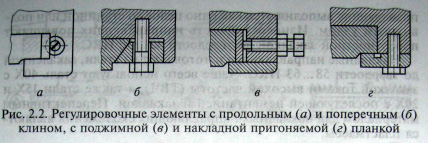

Для регулирования начальных зазоров или натягов и восстановления начальных показателей в процессе эксплуатации (например, вследствие изнашивания поверхностей скольжения) предусматривают регулировочные элементы (рис. 2.2): клинья с продольным и поперечным перемещением; подвижные планки; накладные пригоняемые планки и другие устройства.

регулировочные элементы

По назначению и конструктивному исполнению направляющие можно классифицировать по следующим признакам:

  • по виду движения:
  • направляющие главного движения (например, стол-станина продольно-строгального станка);
  • направляющие движения подачи; направляющие перестановки сопряженных и вспомогательных деталей и узлов, неподвижных в процессе обработки;
  • по траектории движения: направляющие прямолинейного и кругового движения;
  • по направлению траектории перемещения узла в пространстве: горизонтальные, вертикальные и наклонные;
  • по геометрической форме: призматические, плоские, цилиндрические, конические (только для кругового движения) и их сочетания.
Кроме указанных можно отметить такие дополнительные признаки классификации направляющих, как способность восприятия отрывающих сил и опрокидывающих моментов (замкнутые направляющие), способ выполнения направляющих (за одно целое с подвижным узлом или станиной либо накладные, прикрепленные к узлу или станине).
