Шпиндельные узлы с охлаждением и подогревом

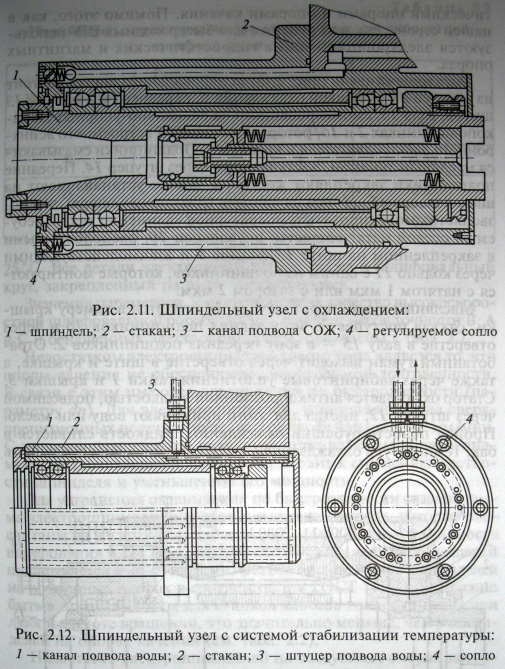

Новые конструктивные решения ШУ, обеспечивающие стабилизацию температуры, применяют в многоцелевых станках. На рис. 2.11 показана конструкция ШУ, который смонтирован в стакане 2 в радиально-упорных подшипниках. В передней опоре установлен сдвоенный подшипник, а в задней опоре — сдвоенный или одинарный в зависимости от исполнения ШУ. Шпиндель 7 соединяется с выходным валом коробки скоростей посредством беззазорной крестовой муфты. В стакане имеются каналы 3 для подвода СОЖ, которые в то же время служат для охлаждения опор шпинделя. По каналам СОЖ поступает к регулируемым соплам 4, через которые подается в нужное место режущего инструмента.

На рис. 2.12 показан ШУ с системой стабилизации температуры. Перед началом работы в каналы 1 стакана 2 через штуцер 3 поступает подогретая вода, и ШУ нагревается до средней рабочей температуры. В процессе обработки на высоких частотах вращения шпинделя при превышении средней температуры его нагрева вода охлаждается в терморегулирующей установке, в результате чего автоматически поддерживается установленная средняя температура. Кроме того, ШУ дополнительно охлаждается через систему подачи СОЖ, которая подводится к соплам 4.

Шпиндельные узлы с охлаждением и подогревом

В некоторых многоцелевых горизонтальных сверлильно-фрезерно-расточных станках для охлаждения шпиндельных под шипников используют фреон или циркулирующее масло.
