Станки для непрерывного протягивания

Эти станки отличаются от описанных ранее станков циклического действия тем, что рабочее движение заготовки (или протяжки) совершается в них непрерывно, а это резко повышает производительность. Эти станки применяются в условиях массового производства.

Станки для непрерывного протягивания

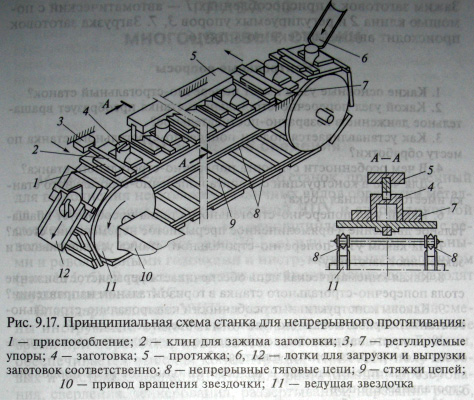

На рис. 9.17 показана принципиальная схема станка для непрерывного протягивания. Протягивание происходит тогда, когда две непрерывные тяговые цепи 8, связанные стяжками 9, с установленными на них приспособлениями 1 и зажатыми в них заготовками 4 проходят под неподвижно закрепленной протяжкой 5. Припуск под протягивание снимается постепенно, по мере продвижения заготовки вдоль протяжки. Перемещение цепей происходит при вращении ведущей звездочки 11 от привода 10. Во время обработки заготовки протяжка обильно омывается СОЖ, подаваемой под давлением в зону резания от специальной установки. После снятия готовой детали в лоток 12 на нижних ветвях цепей приспособления промываются струей СОЖ. Зажим заготовок в приспособлениях 1 — автоматический с помощью клина 2 и регулируемых упоров 3, 7. Загрузка заготовок происходит автоматически по лотку 6.
