Полировальные станки

Отделочную операцию (полирование), в результате которой обрабатываемую поверхность доводят до зеркального блеска, выполняют на полировальных станках. Для обработки различных деталей (колец подшипников, валов и др.) используют мелкозернистую абразивную ленту (на тканевой основе). Станки обеспечивают шероховатости поверхности Ra ж 0,16...0,02 мкм.

Полировальные станки

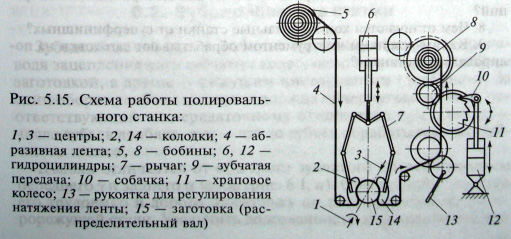

Схема работы полировального станка при обработке поверхности опорных шеек распределительного вала показана на рис. 5.15. Распределительный вал 15 устанавливают по оси центров 1 и 3 бабок. При этом опорные шейки распределительного вала заводятся между колодками 2 и 14, прижимающими абразивную ленту 4 к поверхности шеек. При перемещении вверх штока цилиндра 6 поворачиваются рычаги 7 и прикрепленные к ним колодки 2 и 14 с абразивной лентой прижимаются к шейкам распределительного вала. В процессе обработки абразивная лента (при определенном ее натяжении) перематывается с заполненной бобины 5 на свободную 8. Подача ленты происходит периодически по мере ее изнашивания от цилиндра 12 через шток с собачкой 10, храповое колесо 11 и зубчатую передачу 9. Сила натяжения абразивной ленты регулируется устройством 13.
