Высокоскоростное резание

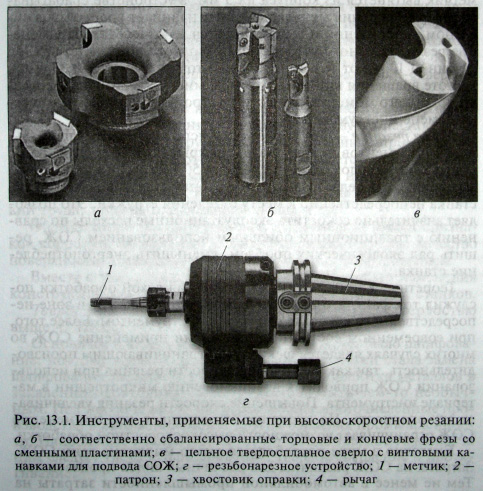

При высокоскоростном резании предъявляются жесткие требования к балансировке инструмента. При частоте вращения более 8000 мин-1 применение несбалансированного инструмента может привести к резкому ухудшению качества обработанной поверхности, а при частоте вращения более 10 000 мин-1 балансировка является обязательной. На рис. 13.1, я, б показаны сбалансированные конструкции торцовой и концевой фрез, сменные пластины которых изготовлены из мелкозернистого твердого сплава с износостойким покрытием.

Высокоскоростное резание

Для высокоскоростного сверления применяют цельные твердосплавные сверла (рис. 13.1, в) с внутренними винтовыми канавками для подвода СОЖ. Такие сверла дают увеличение производительности до 10 раз по сравнению со сверлами из быстрорежущей стали (при скорости резания 60 ... 160 м/мин и подаче 0,08...0,7 мм/об). Стойкость до переточки составляет 1200 отверстий при глубине сверления до трех диаметров.

Высокопроизводительное нарезание резьбы метчиком стало возможным при использовании резьбонарезного устройства (рис. 13.1, г), которое устанавливается в шпиндель станка с помощью хвостовика 3 оправки. Метчик 1 крепится в патроне 2. Принцип работы устройства следующий. Метчик в патроне вращается в прямом направлении вместе со шпинделем станка с ЧПУ и нарезает резьбу. За 2,5 мм от заданной глубины резьбы программируется реверс подачи шпинделя без реверса его вращения. Поскольку метчик продолжает вращаться в прямом направлении и нарезать резьбу, то цанга с метчиком вытягивается из корпуса устройства на 2,5 мм, а сам корпус перемещается в обратном направлении на такую же величину. Как только метчик вытянется из корпуса на 5 мм, в устройстве срабатывает реверс вращения метчика.

Метчик начинает вращаться в обратном направлении и вывинчивается из отверстия. Применение резьбонарезного устройства позволяет нарезать резьбу Мб глубиной 10 мм от точки подвода до точки отвода за 0,33 с при частоте вращения шпинделя до 4000 мин"1. Рычаг 4 для передачи крутящего момента фиксирует устройство при автоматической смене инструмента.
