Плоскошлифовальные станки

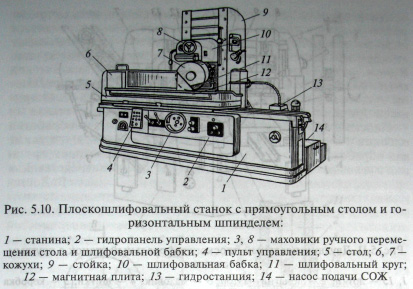

Плоскошлифовальный станок с прямоугольным столом представлен на рис. 5.10. На направляющих станины 1 станка установлен стол 5, совершающий возвратно-поступательное движение, которое он получает от гидроцилиндра, расположенного в станине. Обычно заготовки закрепляются с помощью магнитной плиты 12, привинченной к столу. На станине смонтирована стойка 9, несущая шлифовальную бабку 10 с горизонтальным шпинделем шлифовального круга 11, закрытого кожухом 7. От механизмов подач, находящихся в станине, шлифовальной бабке сообщаются поперечное движение подачи (после каждого одинарного или двойного хода стола) и вертикальное движение подачи (после каждого рабочего хода по снятию припуска со всей обработанной поверхности заготовки).

Шпиндель вращается от электродвигателя, встроенного в шлифовальную бабку. Работа механизмов подач осуществляется от гидроцилиндров, масло в которые постуцает от гидростанции 13, управляемой с панели 2. Установочные ручные перемещения стола (в продольном направлении) выполняют с помощью маховика 3, а шлифовальной бабки (в вертикальном направлении) — маховика 8. Включение и выключение станка производится с пульта управления 4. Во время работы магнитная плита с заготовкой закрывается кожухом 6.
