Горизонтальный станок для внутреннего протягивания

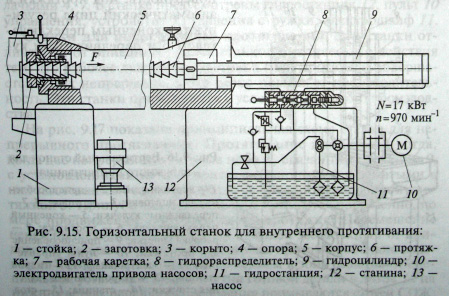

Принцип действия станка, показанного на рис. 9.15, — протягивание, при котором заготовка свободно лежит на самоустанавливающейся опоре. Протяжка направляет деталь своими режущими зубьями и прижимает ее к опорной поверхности осевой силой резания. Перед началом протягивания хвостовик протяжки пропускают через отверстие заготовки и вручную закрепляют в патроне рабочей каретки.

Рабочее движение протяжки осуществляется от гидроцилиндра, питаемого плунжерным насосом регулируемой производительности. Бесступенчатое регулирование скорости осуществляют изменением производительности насоса. Когда упор каретки воздействует на конечный выключатель, движение прекращается. Обратный ход каретки также ограничивается упором. На этом рабочий цикл станка заканчивается.
