Сверлильные и расточные станки

Сверлильные станки предназначены для сверления глухих и сквозных отверстий в сплошном материале, рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Основной параметр станка — наибольший условный диаметр сверления отверстия (по стали). Кроме того, станок характеризуется вылетом и наибольшим ходом шпинделя, скоростными и другими показателями.

Сверлильные станки

В зависимости от области применения различают универсальные и специальные сверлильные станки. Находят широкое применение и специализированные сверлильные станки для крупносерийного и массового производства, которые создаются на базе универсальных станков путем оснащения их многошпиндельными сверлильными и резьбонарезными головками и автоматизации цикла работы. Приспособления, позволяющие использовать универсальные сверлильные станки в качестве специальных и специализированных, рассмотрены в учебнике [24].

Сверлильные станки

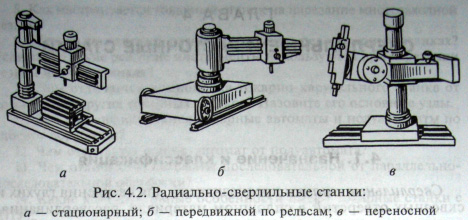

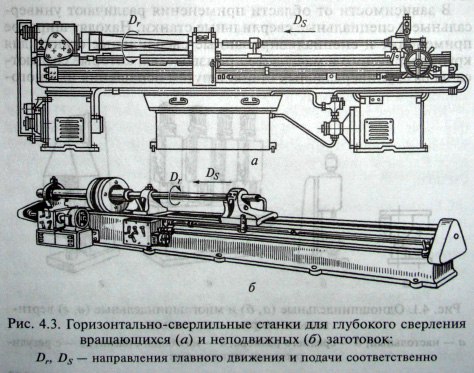

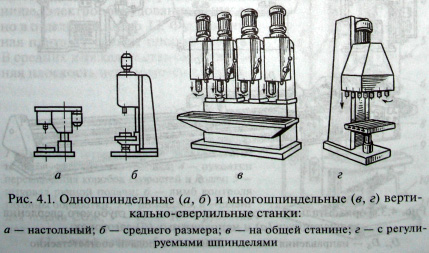

Из достаточно большой номенклатуры сверлильных станков можно выделить следующие основные типы универсальных станков: одно- и многошпиндельные вертикально-сверлильные (рис. 4.1); радиально-сверлильные (рис. 4.2); горизонтально-сверлильные для глубокого сверления (рис. 4.3).

Сверлильные станки

Расточные станки подразделяются на универсальные горизонтально-расточные и координатно-расточные. Горизонтально-расточные станки предназначены для растачивания, сверления, зенкерования и развертывания отверстий, нарезания резьбы и для обработки плоских поверхностей в деталях типа корпусов, кронштейнов и др. Эти станки используются в мелкосерийном и серийном производствах.

В качестве инструмента в расточных станках используют резцы, фрезы, сверла, зенкеры, развертки, метчики. Инструменту сообщается главное вращательное движение. Движение подачи сообщается инструменту или заготовке.
