Лоботокарные станки

Лоботокарные станки с ручным управлением (рис. 3.19) служат для обработки заготовок тел вращения небольшой высоты и больших диаметров: шкивов, вагонных колес, маховиков и др. На станках этого типа обтачивают наружные цилиндрические и конические поверхности, обрабатывают торцы, растачивают, протачивают канавки.

Лоботокарные станки

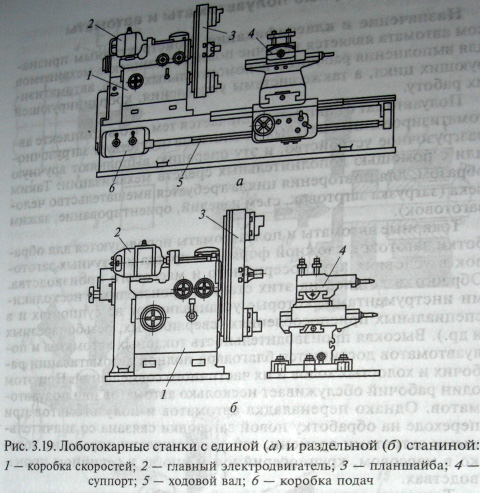

Лоботокарные станки могут иметь планшайбу 3 диаметром до 4 м, задняя бабка у них отсутствует. У средних станков коробка скоростей 1 и суппорт 4 расположены на одной станине (рис. 3.19, а). Главное вращательное движение шпинделю вместе с планшайбой 3 сообщается от электродвигателя 2 через коробку скоростей 1, а движение подачи — суппорту 4 через коробку подач б и ходовой вал 5.

Крупные станки выполняют с обособленным суппортом 4 (рис. 3.19, б), что дает возможность обрабатывать заготовки, диаметр которых превышает размер планшайбы, для чего в фундаменте под планшайбой делают выемку. Суппорт этих станков получает перемещение от отдельного двигателя, а в некоторых моделях от шпинделя через храповое устройство. Для установки, выверки и закрепления тяжелой заготовки требуется много времени, поэтому заготовки диаметром 2 м и более следует обрабатывать на токарно-карусельных станках, которые имеют горизонтальную планшайбу.
