Токарно-винторезные станки с ЧПУ

Классификация и назначение. Токарные станки с ЧПУ предназначены для наружной и внутренней обработки сложных по форме заготовок типа тел вращения. Токарные станки с ЧПУ классифицируют по следующим признакам:
  • расположению оси шпинделя (горизонтальные и вертикальные);
  • числу используемых в работе инструментов (одно- и много-инструментальные) и способам их закрепления (на суппорте, в револьверной головке, в магазине инструментов);
  • виду выполняемых работ (центровые, патронные, патронно-центровые, карусельные, прутковые);
  • степени автоматизации (полуавтоматы и автоматы).
Центровые станки с ЧПУ служат для обработки заготовок деталей типа валов с прямолинейным и криволинейным контурами. На этих станках можно нарезать резьбу резцом по программе. Патронные станки с ЧПУ предназначены для обтачивания, сверления, развертывания, зенкерования, цекования, нарезания резьбы метчиками в осевых отверстиях деталей типа фланцев, зубчатых колес, крышек, шкивов и др.; возможно нарезание резцом внутренней и наружной резьбы по программе.

Патронно-центровые станки с ЧПУ служат для наружной и внутренней обработки разнообразных сложных заготовок деталей типа тел вращения и обладают технологическими возможностями токарных центровых и патронных станков.

Токарный патронно-центровой станок с оперативной системой ЧПУ. Станок предназначен для токарной обработки (в центрах и патроне) наружных и внутренних поверхностей заготовок деталей типа тел вращения различной сложности, а также для нарезания резьб. Оперативная система ЧПУ, установленная на суппорте станка, обеспечивает удобство ввода УП с клавиатуры.

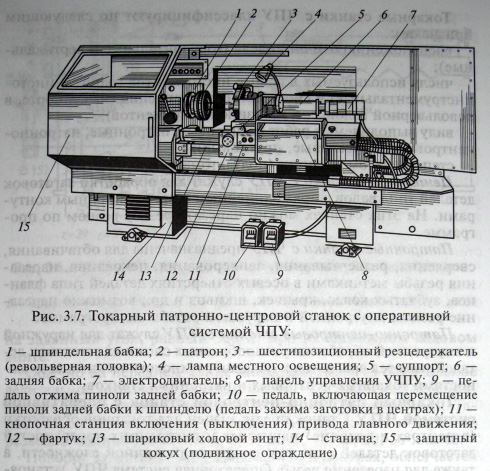

Станок применяют в единичном, мелкосерийном и среднесерийном производствах; его изготовляют в двух исполнениях: с шпиндельной бабкой с ручной установкой скоростей и с возможностью их изменения по программе через электромагнитные муфты. Основные узлы станка показаны на рис. 3.7.

Токарно-винторезные станки с ЧПУ

Главное движение осуществляется от электродвигателя Ml посредством поликлиновой ременной передачи; вращение передается на вал I шпиндельной бабки, а затем через зубчатые колеса 37/53 (при включенной муфте 1) или 52/38 (при включенной муфте 2) на вал II. Таким образом, вал II получает две различные частоты вращения. Далее с помощью тройного блока зубчатых колес приводится во вращение вал III, который может получить шесть различных частот вращения. На шпиндель (вал VI) вращение передается через двойной блок зубчатых колес 60/48 или 30/60 при его перемещении. Низкие частоты диапазона скоростей шпинделя получают посредством переборной группы, передавая движение на вал IV путем перемещения двойного блока через передачи 45/45 или 15/60.
