Зубодолбежные станки

Долбяк отличается от обычного зубчатого колеса наличием переднего у и заднего а углов (рис. 6.1, а). Обычно производство его трудоемко и дорого, поскольку он изготовляется из быстрорежущей стали. Увеличить долговечность этого режущего инструмента можно за счет переточек, для чего номинальный размер выполняют на расстоянии от основания 1/3 Н. Тогда новый долбяк нарезает зубчатые колеса с зубьями меньшей толщины, и только после нескольких переточек — в номинальном размере. Перетачивают долбяк по передней поверхности.

Станки с долбяком обрабатывают прямые и косые зубья цилиндрических колес для наружного и внутреннего зацепления: блоков зубчатых колес и зубчатых муфт, реек, секторов, храповиков и других аналогичных деталей.

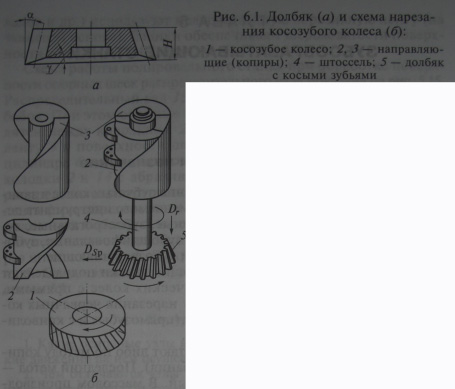

При нарезании колес для наружного зацепления долбяк и заготовка должны вращаться в разные стороны, а для внутреннего зацепления — в одну сторону. При обработке косозубого колеса 1 (рис. 6.1, б) используют специальный долбяк с косыми зубьями и сменные винтовые направляющие (копиры). Неопускающийся копир 2 закрепляется на червячном колесе станка, а подвижный 3 — на штосселе* 4. Винтовые направляющие сообщают долбяку 5 дополнительный поворот во время его возвратно-поступательного движения, но все кинематические цепи станка настраиваются так же, как и при обработке цилиндрических колес с прямыми зубьями.

Главное движение долбяка — возвратно-поступательное относительно заготовки: при движении долбяка вниз совершается рабочий ход (направление Z>r), при движении долбяка вверх — вспомогательный. Во время обратного вспомогательного хода долбяк отводится от заготовки, что необходимо, так как усилия резания при перебеге становятся равными нулю, упругие отжатия узлов восстанавливаются и при обратном ходе штосселя долбяк испортит обработанную поверхность зубьев.

При рабочем ходе долбяку постепенно сообщается движение врезания в радиальном направлении на полную высоту зуба, после чего заготовка должна еще совершить полный оборот — это движение называют движением радиальной подачи DSp. Радиальная подача осуществляется либо от дисковых кулачков, либо от клинового копира, перемещающегося от гидроцилиндра.
