Зубофрезерные станки

Одним из наиболее распространенных видов зуборезного оборудования благодаря высокой производительности и универсальности являются зубофрезерные станки. Они позволяют обрабатывать цилиндрические колеса с прямыми и винтовыми зубьями, червячные колеса, звездочки цепных передач, храповики и др. В зависимости от расположения оси заготовки станки делятся на горизонтальные и вертикальные.

Формообразование цилиндрического зубчатого колеса осуществляется методом обката. При обработке воспроизводится червячное зацепление, один из элементов которого (червяк) — режущий инструмент (червячно-модульная фреза), а другой (червячное колесо) — заготовка.

Зубофрезерные станки

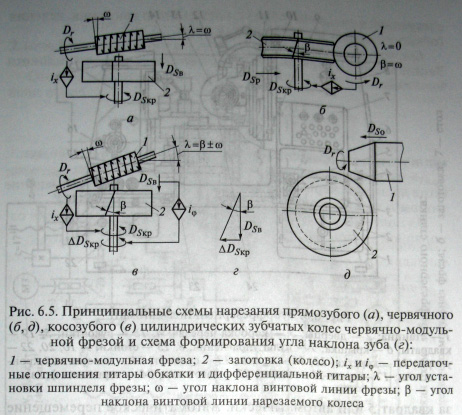

На рис. 6.5 приведены принципиальные схемы обработки различных цилиндрических зубчатых колес 2 червячно-модуль-ной фрезой 1. Для реализации процесса резания червячной фрезе задают главное вращательное движение Dr. Для получения заданного числа зубьев необходимо наличие делительной цепи (с передаточным отношением ix); она же для цилиндрических зубчатых колес является цепью обкатки. Для обработки зуба по всей высоте необходимо движение подачи: для прямозубого и косозубого колес — вертикальной в направлении DSb(рис. 6.5, а, в) для червячного колеса — радиальной в направлении Dsp(рис. 6.5, б). Чтобы получить косозубое колесо, необходимо также наличие дифференциальной цепи, которая должна обеспечить дополнительное вращение заготовке DSKp (рис. 6.5, г), согласованное с вертикальным перемещением фрезы относительно заготовки (или наоборот).
