Зубофрезерный полуавтомат вертикальной компоновки

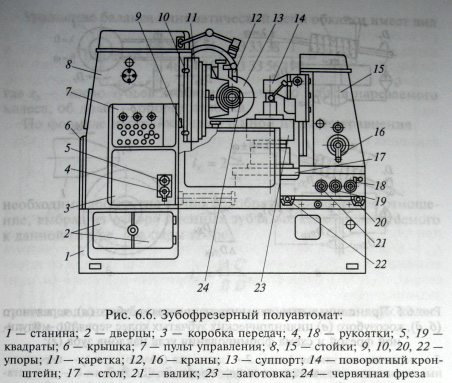

Зубофрезерный полуавтомат вертикальной компоновки показан на рис. 6.6. На станине 7 закреплена стойка 8, по направляющим которой в вертикальном направлении перемещается каретка 77 с суппортом 13, несущим фрезу 24. В станине 7 в нише, закрытой дверцами 2, размещаются сменные зубчатые колеса для настройки главного движения. Электродвигатель вращает стол 77с нарезаемым колесом (заготовкой) 23 и инструментальный шпиндель с червячной фрезой 24.

Зубофрезерный полуавтомат вертикальной компоновки

В станине находятся конвейер стружки с отдельным приводом и резервуар для СОЖ, откуда жидкость подается насосом в зону обработки. Подача жидкости в рабочую зону регулируется краном 12. В стойке 8 размещена коробка передач 3 с механизмами перемещения каретки 77: ее можно перемещать вручную за квадрат 5 или автоматически. Автоматическое перемещение каретки включается поворотом рукоятки 4 в положение, соответствующее включению автоматической подачи. Под крышкой 6 находятся сменные зубчатые колеса гитары деления и дифференциальной. На передней стенке стойки установлен пульт управления 7.

Каретка 11 снабжена регулируемыми упорами 9 и 10, определяющими ее ход. Упоры воздействуют на конечные выключатели, отключающие электродвигатель вертикального перемещения каретки. Сверху корпуса стола 17 жестко закреплена стойка 15 с поворотным кронштейном 14 для центрирования оправки с заготовкой. Кронштейн поднимается и опускается гидроцилиндром, управляемым от крана 16. Корпус стола 7 7 можно перемещать вручную, вращая винт с квадратом 19. Упоры стола устанавливают в определенное положение рукояткой 18. Упоры 20 и 22, которые нажимают на конечные выключатели и дают команду на ускоренный подвод стола, размещены на его корпусе. Механизмы, расположенные в столе, смазывают вручную — вращением валика 21.
