Типовые компоновки агрегатных станков

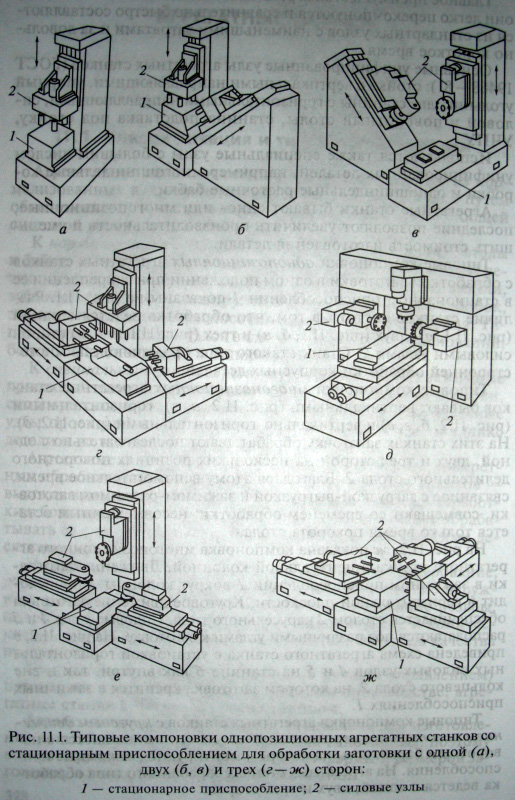

Типовые компоновки однопозиционных агрегатных станков с обработкой заготовки в одном положении при закреплении ее в стационарном приспособлении 1 показаны на рис. 11.1. Различие станков состоит в том, что обработка ведется с одной (рис. 11.1, а), двух (рис. 11.1, б, в) и трех (рис. 11.1, г—ж) сторон силовыми узлами 2. Станки такого типа применяют для многосторонней обработки корпусных деталей.

Типовые компоновки агрегатных станков

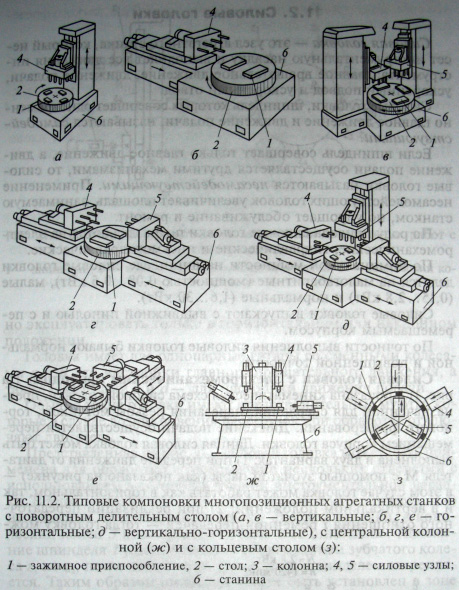

Типовые компоновки многопозиционных агрегатных станков бывают вертикальными (рис. 11.2, а, в), горизонтальными (рис. 11.2, б, г, е) и вертикально-горизонтальными (рис. 11.2, д). На этих станках заготовку обрабатывают последовательно с одной, двух и трех сторон на нескольких позициях поворотного делительного стола 2. Благодаря этому вспомогательное время, связанное с загрузкой-выгрузкой и зажимом-разжимом заготовки, совмещают со временем обработки; несовмещенным остается только время поворота стола.

На рис. 11.2, ж показана компоновка многопозиционного агрегатного станка с центральной колонной. Движение заготовки в зажимном приспособлении 1 вокруг колонны 3 происходит в горизонтальной плоскости. Круговое движение заготовки обеспечивается столом 2 карусельного типа. Силовые узлы 4 и 5 располагаются под различными углами к заготовке. На рис. 11.2, з приведена схема агрегатного станка с установкой горизонтальных силовых узлов 4 и 5 на станине 6 как внутри, так и вне кольцевого стола 2, на котором заготовка крепится в зажимных приспособлениях 1.

Типовые компоновки агрегатных станков

Типовые компоновки агрегатных станков с круговым движением заготовок в вертикальной плоскости выполняются с поворотным барабаном, на котором монтируются зажимные приспособления. На агрегатных станках барабанного типа обработка ведется с одной, двух и трех сторон. В компоновке многопозиционного агрегатного станка с прямолинейным движением заготовок от позиции к позиции стол перемещается прямолинейно относительно силовых головок. Аналогичны и компоновки агрегатных станков с ЧПУ (см. подразд. 11.5). Все агрегатные станки чаще всего работают в полуавтоматическом цикле. Если они снабжены загрузочными и разгрузочными устройствами или ПР, то они работают как автоматы и могут встраиваться в автоматические линии.
