Координатно-расточный станок с ручным управлением

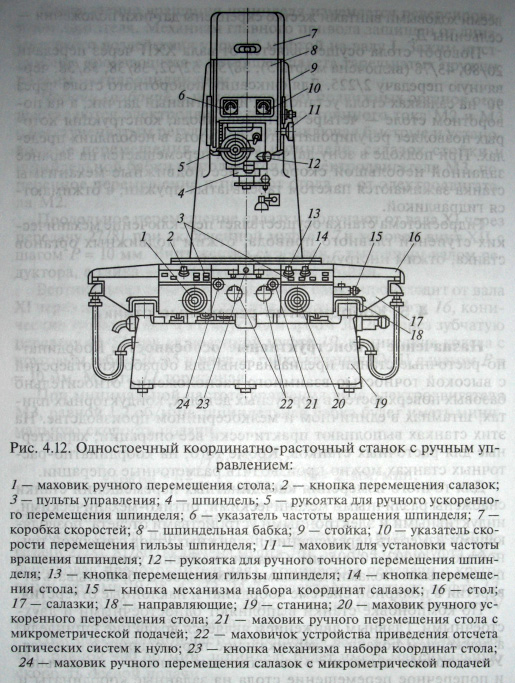

Общий вид одностоечного координатно-расточного станка показан на рис. 4.12. К станине 19 привинчена стойка Р, на направляющих которой смонтирована шпиндельная бабка 8, имеющая вертикальное перемещение. На шпиндельной бабке расположена коробка скоростей 7, передающая вращение шпинделю 4. На направляющих 18 станины установлены салазки 77, а на них — стол 16 с определенным размером рабочей поверхности. Продольное и поперечное бесступенчатое перемещение стола осуществляется от электродвигателя постоянного тока через червячные передачи, зубчатые колеса и рейки. На станке предусмотрены устройства для автоматического зажима-разжима стола и салазок во время работы. На шпиндельной бабке установлены указатель 6 частоты вращения шпинделя и указатель 70 скорости перемещения гильзы, рукоятки 5 и 72 для ручного ускоренного и точного перемещения шпинделя, а также маховик 77, служащий для установки частоты вращения шпинделя.

Координатно-расточный станок с ручным управлением

На столе смонтированы пульты управления 3 с кнопками и регуляторами 2, 14, 13 скорости перемещения соответственно салазок, стола и гильзы шпинделя. Здесь же установлены маховики ручного перемещения салазок и стола: 7, 20 — на ускоренном ходу, 24, 21 — с микрометрической подачей, а также рукоятки 75, 23 механизмов набора координат салазок и стола и маховички 22 устройства приведения отсчета оптических систем к нулю.
